شیشه گیوتینی | پنجره گیوتینی
پنجره گیوتینی یا شیشه گیوتینی یک سیستم شیشهای متحرک است که لتهای آن با موتور برقی بهصورت عمودی بالا و پایین میروند. این پنجره در مدل‌های بالاجمعشو و پایینجمعشو، با دو یا سه لت ساخته میشود و بدون اشغال فضای بازشوی لولایی، امکان کنترل ارتباط تراس، بالکن، ویلا، کافه و رستوران با محیط بیرون را فراهم میکند. پنجره گیوتینی برقی اسکای‌روف با فریم آلومینیومی، شیشه سکوریت، لمینت یا دوجداره و موتورهای Somfy یا Mosel متناسب با شرایط پروژه طراحی و اجرا میشود. قیمت پنجره گیوتینی نیز براساس ابعاد دهانه، تعداد لتها، نوع شیشه، موتور و شرایط نصب محاسبه میشود. برای دریافت قیمت دقیق و انتخاب مدل مناسب، ابتدا باید مشخصات محل اجرا تعیین میشود.
- باز و بسته‌شدن عمودی با موتور برقی
- کنترل آسان با ریموت
- دو مدل بالاجمعشو و پایینجمعشو
- سیستم دو یا سه لت شیشهای
- شیشه سکوریت، لمینت یا دوجداره
- فریم آلومینیومی T6-6063
- موتورهای Somfy یا Mosel
- مناسب تراس، ویلا، رستوران و کافه
انواع پنجره گیوتینی و تفاوت مدل‌ها
پنجره گیوتینی از نظر جهت جمعشدن شیشهها و تعداد لتها در مدل‌های مختلفی ساخته میشود. دو مدل اصلی اسکای‌روف، بالاجمعشو و پایینجمعشو هستند که تفاوت آن‌ها بر کاربری فضا تأثیر مستقیم دارد.

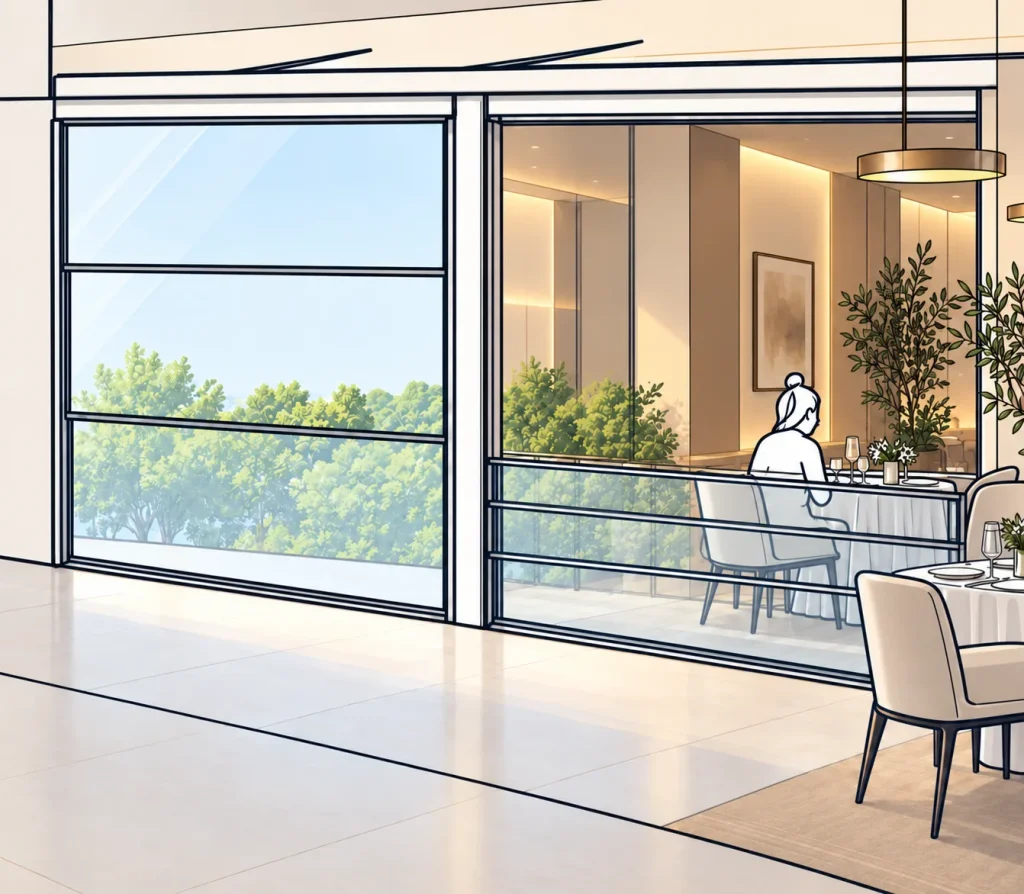

پنجره گیوتینی پایینجمعشو
- بازشدن قسمت بالایی پنجره
- جمعشدن شیشهها در پایین فریم
- مناسب تراس و بالکن
در مدل پایینجمعشو، لتهای متحرک هنگام بازشدن به سمت پایین حرکت می‌کنند و در قسمت پایینی فریم روی یکدیگر قرار میگیرند. به این ترتیب، بخش بالایی پنجره باز میشود. این مدل برای تراس، بالکن و فضاهایی مناسب است که حفظ ارتباط با محیط بیرون اهمیت دارد. برای مثال، در تراسی با چشم‌انداز باغ یا شهر، میتوان قسمت بالایی پنجره را باز کرد و بدون ایجاد مانع در مسیر دید، از هوای آزاد و منظره اطراف لذت برد.
مدل پایینجمعشو قابلیت طراحی به‌عنوان جان‌پناه شیشهای را نیز دارد، به شرط آنکه ارتفاع، نوع شیشه و اتصالات مطابق الزامات ایمنی طراحی و تأیید شوند.
پنجره گیوتینی بالاجمعشو
- بازشدن قسمت پایینی پنجره
- جمعشدن لتها در بالای فریم
- مناسب فضاهای تجاری و کافه‌ها
در مدل بالاجمعشو، لتهای شیشهای متحرک هنگام بازشدن به سمت بالا حرکت می‌کنند و در قسمت فوقانی فریم روی یکدیگر قرار میگیرند. به این ترتیب، بخش پایینی پنجره باز میشود و فضای بیشتری برای ارتباط مستقیم با محیط بیرون ایجاد میکند.
این مدل برای رستوران‌ها، کافه‌ها و فضاهای تجاری مناسب است که بازشدن قسمت پایین پنجره و دسترسی آسان‌تر به محوطه بیرونی اهمیت دارد. برای مثال، در یک کافه با فضای نشیمن داخلی و بیرونی، میتوان شیشهها را به سمت بالا جمع کرد و ارتباط میان دو فضا را افزایش داد.
در طراحی این مدل، ارتفاع بازشو، فضای موردنیاز برای جمعشدن شیشهها و نحوه رفت‌وآمد افراد اهمیت دارد. این موارد باید متناسب با ابعاد محل نصب و نوع استفاده از فضا در نظر گرفته شوند.
| ویژگی | پایینجمعشو | بالاجمعشو |
|---|---|---|
| جهت حرکت لتها هنگام بازشدن | به سمت پایین | به سمت بالا |
| محل جمعشدن شیشهها | قسمت پایینی فریم | قسمت بالایی فریم |
| بخش بازشده | قسمت بالا | قسمت پایین |
| کاربرد شاخص | تراس و بالکن | فضاهای نیازمند دسترسی از پایین |
پنجره گیوتینی دو لت یا سه لت؟
پنجرههای گیوتینی اسکای‌روف با دو یا سه لت شیشهای طراحی و اجرا میشوند. در مدل دو لت، پنجره از دو پنل شیشهای تشکیل شده که بسته به نوع سیستم، یکی ثابت و دیگری متحرک است. این مدل با تقسیم‌بندی ساده‌تر و خطوط افقی کمتر، ظاهری یکپارچه‌تر ایجاد میکند و برای فضاهایی که حفظ دید و طراحی مینیمال اهمیت دارد، انتخاب مناسبی است.
در مدل سه لت، معمولاً یک پنل ثابت و دو پنل متحرک وجود دارد. هنگام بازشدن پنجره، شیشههای متحرک به سمت بالا یا پایین حرکت می‌کنند و روی یکدیگر قرار میگیرند. این ساختار امکان طراحی پنجره‌هایی با ارتفاع بیشتر و تنظیم میزان بازشو را فراهم میکند.
تعداد لتها بر ابعاد شیشهها، وزن قطعات متحرک، میزان بازشدگی و ظاهر نهایی پنجره تأثیر دارد. در اسکای‌روف، مدل دو یا سه لت براساس ارتفاع و عرض دهانه، جهت بازشو و شرایط استفاده از فضا انتخاب میشود تا عملکرد سیستم با طراحی معماری پروژه هماهنگ باشد.

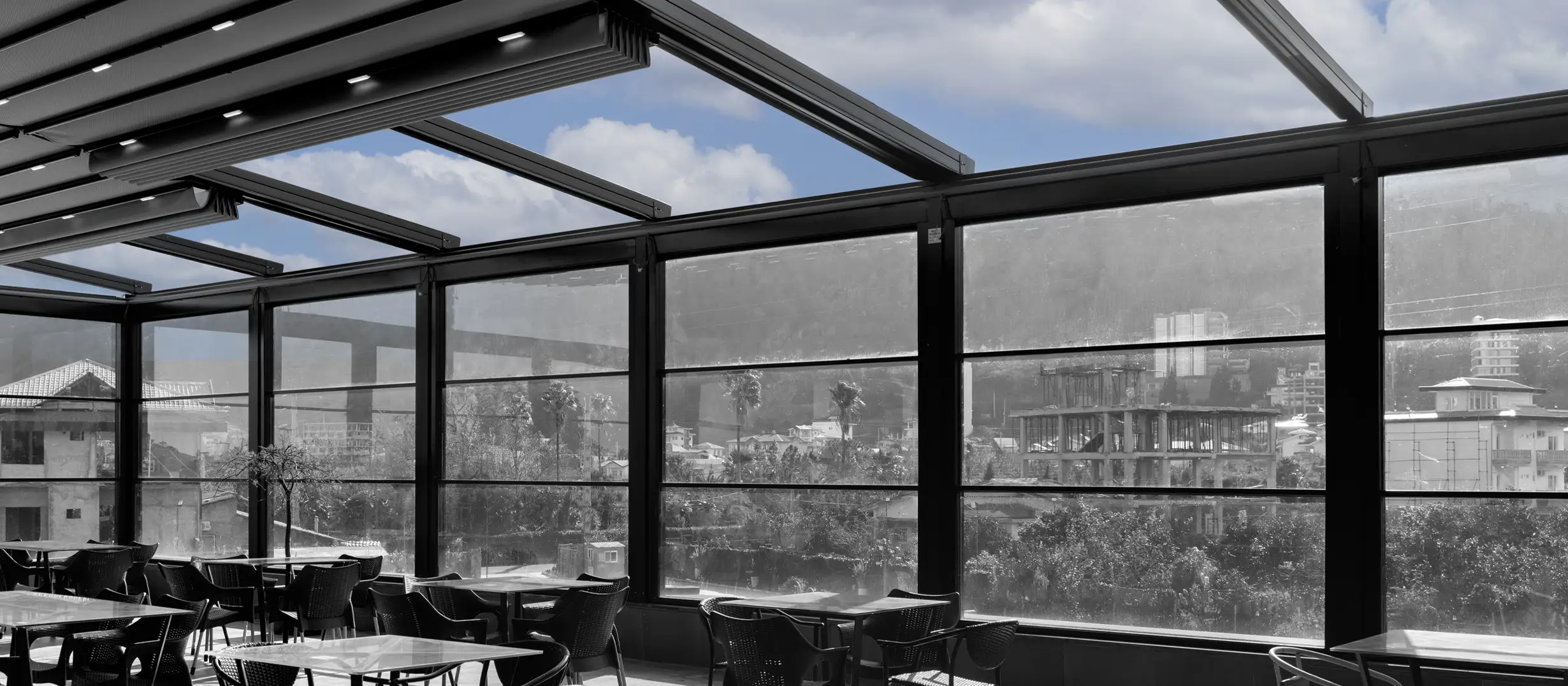

اجرای شیشه گیوتینی رستوران کاسونی در نیاوران
در پروژه رستوران کاسونی واقع در نیاوران تهران، ۱۲۰ مترمربع شیشه گیوتینی برقی را در اطراف فضای پذیرایی طراحی و اجرا کردیم. یکی از مهم‌ترین ویژگی‌های این رستوران، قرارگیری در ارتفاع و برخورداری از چشم‌انداز وسیع شهر تهران بود. به همین دلیل، حفظ دید مشتریان و امکان باز و بستهکردن پنجرهها اهمیت زیادی در طراحی پروژه داشت.
برای پاسخ به این نیاز، از پنجرههای گیوتینی برقی در بخش‌های پیرامونی رستوران استفاده کردیم. این سیستم به ما امکان داد تا ضمن حفظ شفافیت شیشهها و چشم‌انداز بیرونی، شرایط تهویه و بازشدگی پنجرهها را نیز کنترل کنیم. با حرکت عمودی لتها، فضای رستوران در هوای مناسب ارتباط بیشتری با محیط بیرون پیدا میکند و هنگام وزش باد یا بارندگی، شیشهها بسته میشوند.
در کنار شیشههای گیوتینی، ۱۲۰ مترمربع سقف متحرک پارچه‌ای نیز اجرا کردیم تا کنترل فضای رستوران از قسمت سقف و پنجرهها امکانپذیر باشد.
مشخصات فنی پنجره گیوتینی برقی
موتور و مکانیزم حرکت
اسکای‌روف از موتورهای تیوبلار Somfy فرانسه و Mosel ترکیه برای سیستمهای گیوتینی استفاده میکند. انتخاب موتور با توجه به وزن شیشهها، ارتفاع حرکت، تعداد لتها و ساختار مکانیزم انجام میشود. گشتاور موتور باید با بار مجموعه متحرک تناسب داشته باشد تا حرکت پنل‌ها به‌درستی انجام شود.
نیروی موتور از طریق قطعات انتقال حرکت به حامل‌های شیشه منتقل میشود. ریلهای جانبی نیز وظیفه هدایت لتها در مسیر عمودی را بر عهده دارند. ریموت کنترل، باز و بسته‌شدن پنجره را بدون نیاز به حرکت دستی شیشهها امکانپذیر میکند. استفاده از تجهیزات کنترلی پیشرفته‌تر، از جمله ارتباط با سامانه هوشمند ساختمان، با انتخاب موتور و تجهیزات سازگار انجام میشود.
انواع شیشه، پروفیل و ابعاد قابل اجرا
اسکای‌روف پنجرههای گیوتینی را با شیشههای سکوریت، لمینت و دوجداره متناسب با نیاز پروژه طراحی میکند. شیشه سکوریت ۸ میلی‌متری یکی از گزینه‌های تکجداره این سیستم است. برای اجرای دوجداره نیز ساختار شامل دو شیشه ۶ میلی‌متری و اسپیسر ۸ میلی‌متری قابل استفاده است که ضخامت اسمی مجموعه را به ۲۰ میلی‌متر می‌رساند.
پروفیل و فریم
فریم آلومینیومی، اجزای متحرک را نگه می‌دارد و مسیر حرکت شیشهها را مشخص میکند. ساختار پروفیل باید متناسب با ارتفاع و عرض دهانه، وزن شیشهها و شرایط نصب انتخاب شود. رنگ و پوشش سطح فریم نیز متناسب با طراحی معماری پروژه تعیین میشود تا پنجره با نمای ساختمان هماهنگ باشد.
| مشخصه | مقدار یا ویژگی |
|---|---|
| نوع عملکرد | اتوماتیک و موتوردار |
| جهت حرکت | عمودی |
| تعداد لت | دو یا سه لت |
| انواع بازشو | بالاجمعشو و پایینجمعشو |
| حداکثر عرض مدل جدول‌دار | ۳٫۵ متر |
| حداکثر ارتفاع مدل جدول‌دار | ۳ متر |
| حداکثر مساحت هر سیستم در مدل جدول‌دار | حدود ۱۱ مترمربع |
| وزن سازه در مشخصات مدل جدول‌دار | حدود ۳۵ کیلوگرم بر مترمربع |
| شیشه تکجداره نمونه | سکوریت ۸ میلی‌متری |
| شیشه دوجداره نمونه | ۶ + ۸ + ۶ میلی‌متر |
| موتور | Somfy یا Mosel |
| سیستم کنترل | ریموت کنترل |
نمی‌دانید کدام مدل برای پروژه شما مناسب‌تر است؟
ابعاد دهانه و تصاویر محل را ارسال کنید تا در انتخاب مدل، نوع شیشه و موتور متناسب با شرایط پروژه به شما کمک کنیم.
قیمت پنجره گیوتینی
قیمت هر مترمربع پنجره گیوتینی برقی اسکای‌روف، با مبنای دلار ۲۷۰ هزار تومانی، بین ۴۲ تا ۶۵ میلیون تومان است. این بازه قیمتی براساس مشخصات فنی محصول تعیین شده و عواملی مانند ابعاد پنجره، نوع شیشه، تعداد لتها، برند موتور و تجهیزات انتخابی بر قیمت نهایی تأثیر دارند.
پنجره گیوتینی یک محصول سفارشی است و متناسب با شرایط هر پروژه طراحی و ساخته میشود. به همین دلیل، دو پنجره با مساحت یکسان لزوماً قیمت برابری ندارند. برای مثال، یک دهانه عریض و کم‌ارتفاع ممکن است به پروفیل و تقسیم‌بندی متفاوتی نسبت به دهانه‌ای باریک و بلند نیاز داشته باشد. تعداد موتورهای موردنیاز، وزن لتها و شرایط زیرسازی نیز در هزینه نهایی مؤثر هستند. قیمت شیشه گیوتینی تنها به هزینه شیشه محدود نمی‌شود. فریم آلومینیومی، مکانیزم حرکت، موتور برقی، تجهیزات کنترل و یراق‌آلات نیز بخش مهمی از قیمت این سیستم را تشکیل می‌دهند.
عوامل تاثیر گذار بر قیمت شیشه گیوتینی
درباره اسکای روف
اسکای روف فعالیت خود را از سال ۱۳۹۷ با هدفی روشن آغاز کرد: ارائه‌ی راهکارهای نوین در حوزه‌ی سقف‌ها و شیشههای متحرک، با رویکردی بازرگانی. اما با رشد چشمگیر تقاضا برای این محصولات کاربردی و تحول در سبک زندگی مدرن، این مجموعه گامی فراتر برداشت و با جذب گروهی از مهندسان و متخصصان مجرب، به یک برند پیشرو در طراحی، تولید و اجرای سقف‌های جمع‌شونده و پنجرههای متحرک در ایران تبدیل شد.
چشم‌انداز و رسالت ما
ما در اسکای روف به «زندگی بهتر در فضای باز» باور داریم. این شعار، محور تمام فعالیت‌های ماست؛ از پیوند معماری پویا با مهندسی دقیق و فناوری روز، تا انتخاب هوشمندانه‌ی متریال باکیفیت. هدف ما خلق فضاهایی است که مرز بین داخل و خارج را کمرنگ کرده و آزادی، نور و انعطاف‌پذیری را به محیط زندگی و کار شما هدیه دهند.
ویدئو تعدادی از پروژه‌های اسکای روف
استفاده از شیشه گیوتینی در روف گاردن
پنجره گیوتینی در رستوران کاسونی
پنجره گیوتینی بهتر است یا شیشه اسلایدی؟
برای تراس و بالکنی که بازشدن قسمت بالایی پنجره و حفظ یک مانع شیشهای در پایین اهمیت دارد، پنجره گیوتینی پایینجمعشو انتخاب مناسب‌تری است. در مقابل، اگر هدف ایجاد مسیر رفت‌وآمد و بازشدن بخشی از عرض فضا باشد، شیشه اسلایدینگ گزینه بهتری خواهد بود.
تفاوت این دو سیستم در فضاهای تجاری نیز اهمیت دارد. برای مثال، در رستورانی که میز و صندلی‌ها نزدیک پنجره قرار گرفته‌اند، حرکت عمودی شیشههای گیوتینی امکان باز و بستهکردن پنجره را بدون اشغال فضای اضافی فراهم میکند. اما در ورودی سالن‌ها یا فضاهایی که رفت‌وآمد مداوم افراد اهمیت دارد، شیشه اسلایدی با ایجاد بازشوی افقی می‌تواند انتخاب مناسب‌تری باشد.
| معیار | پنجره گیوتینی | شیشه اسلایدی |
|---|---|---|
| جهت بازشدن | عمودی | افقی |
| محل جمعشدن شیشه | بالا یا پایین فریم | کنار دهانه |
| شیوه کنترل | برقی در مدل‌های اسکای‌روف | حرکت کشویی |
| کاربرد مهم | بازشدن جداره در ارتفاع | بازشدن جداره در عرض |
| محدودیت اصلی | فضای جمعشدن عمودی | فضای جمعشدن جانبی |
| معیار انتخاب | نحوه تهویه و بازشدگی در ارتفاع | میزان دسترسی و عرض آزاد |
کاربردها، مزایا و محدودیت‌های پنجره گیوتینی
پنجره گیوتینی برای فضاهایی مناسب است که حفظ نور طبیعی و چشم‌انداز بیرون اهمیت دارد و در عین حال، امکان باز و بستهکردن شیشهها متناسب با شرایط محیطی موردنیاز است. این سیستم با حرکت عمودی شیشهها، ارتباط فضای داخلی با محیط بیرون را کنترل میکند و در تراس، بالکن، ویلا، روف‌گاردن، رستوران و کافه کاربرد دارد.
تراس و بالکن
در تراس و بالکن، شیشه گیوتینی امکان استفاده انعطاف‌پذیرتر از فضا را فراهم میکند. مدل پایینجمعشو به‌ویژه برای بالکن‌هایی مناسب است که حفظ یک مانع شیشهای در قسمت پایین اهمیت دارد. در طراحی این مدل، ارتفاع شیشههای باقی‌مانده، ایمنی لبه بالکن و نحوه اتصال فریم به ساختمان در نظر گرفته میشود.
ویلا و روف‌گاردن
در ویلا و روف‌گاردن، پنجره گیوتینی علاوه بر حفظ نور طبیعی و چشم‌انداز، امکان استفاده از فضای باز را در شرایط مختلف فراهم میکند. در حالت بسته، شیشهها به کاهش نفوذ باد و بارندگی کمک می‌کنند و هنگام بازشدن، جریان هوا و ارتباط مستقیم با محیط بیرون افزایش می‌یابد. در این فضاها، ابعاد پنجره، شرایط آب‌وهوایی و هماهنگی با سازه سقف از عوامل مهم طراحی هستند.
رستوران و کافه
رستوران‌ها و کافه‌ها نیز از کاربردهای اصلی شیشه گیوتینی هستند. در یک کافه دارای تراس، میتوان در هوای مناسب شیشهها را باز کرد تا فضای نشیمن ارتباط بیشتری با محوطه بیرونی داشته باشد. هنگام وزش باد یا بارندگی نیز با بستن پنجرهها، فضای پذیرایی محافظت بیشتری پیدا میکند. سهولت کنترل با ریموت، دسترسی آسان برای نظافت، دوام مکانیزم حرکتی و ایمنی مراجعه‌کنندگان از ویژگی‌های مهم این سیستم در فضاهای تجاری هستند.
ترکیب پنجره گیوتینی با سقف متحرک
پنجره گیوتینی امکان کنترل باز و بسته‌شدن شیشههای اطراف فضا را فراهم میکند و در ترکیب با انواع سقف متحرک، محیطی منعطف و کاربردی تر ایجاد میکند. برای پوشش قسمت بالایی فضا میتوان از سقف متحرک شیشهای، سقف متحرک پارچه‌ای یا سقف متحرک آلومینیومی استفاده کرد. در این ترکیب، طراحی هماهنگ سقف و پنجره گیوتینی، آب‌بندی دقیق محل اتصال و اجرای اصولی سازه، نقش مهمی در عملکرد مناسب و محافظت از فضا در برابر شرایط آب‌وهوایی دارند.
مزایا و محدودیت‌های پنجره گیوتینی
مزیت اصلی پنجره گیوتینی، حرکت عمودی شیشهها، باز و بسته‌شدن اتوماتیک با ریموت کنترل و حفظ نور طبیعی و چشم‌انداز محیط بیرون است. این سیستم بدون اشغال فضای اضافی هنگام بازشدن، امکان کنترل جریان هوا و ارتباط با فضای باز را فراهم میکند.
در کنار این مزایا، اجرای پنجره گیوتینی به زیرسازی مناسب، تأمین برق، فضای کافی برای حرکت و جمعشدن شیشهها و سرویس دوره‌ای تجهیزات نیاز دارد. همچنین هزینه ساخت و نصب این سیستم موتوردار معمولاً از پنجرههای ثابت بیشتر است.
اگر هدف اصلی پروژه ایجاد مسیر رفت‌وآمد با بازشوی کاملاً آزاد باشد، پنجره گیوتینی همیشه بهترین انتخاب نیست. در چنین فضاهایی، مقایسه میزان بازشدگی آن با شیشههای اسلایدی کمک میکند سیستم مناسب‌تری انتخاب شود.
برند‌هایی که به ما اعتماد کردند
سوالات متداول پنجره گیوتینی
برای بررسی شرایط خاص پروژه خود، می‌توانید مشخصات دهانه و تصاویر محل نصب را ارسال کنید.
پنجره گیوتینی چیست و چگونه کار میکند؟
پنجره گیوتینی نوعی پنجره شیشهای متحرک است که لتهای آن بهجای حرکت افقی یا بازشدن روی لولا، بهصورت عمودی بالا و پایین میروند. در پنجره گیوتینی برقی، موتور نیروی لازم برای حرکت شیشهها را تأمین میکند و لتها از طریق مکانیزم حرکتی در امتداد ریلهای راهنما جابهجا میشوند و روی یکدیگر قرار میگیرند.
باز و بستهکردن این پنجره با ریموت کنترل انجام میشود و امکان تنظیم میزان بازشدگی آن وجود دارد. برخلاف پنجرههای لولایی، شیشه گیوتینی هنگام بازشدن فضای اضافی در داخل یا خارج ساختمان اشغال نمیکند. به همین دلیل، برای تراس، بالکن، رستوران و کافههایی که استفاده بهینه از فضا اهمیت دارد، انتخاب مناسبی است. این سیستم از شیشه، فریم آلومینیومی، موتور، تجهیزات کنترل و مکانیزم حرکت تشکیل شده است.
آیا برای نصب پنجره گیوتینی در نمای آپارتمان به مجوز نیاز است؟
برق موردنیاز پنجره گیوتینی براساس مشخصات موتور و تجهیزات کنترل تعیین میشود. محل تغذیه برق، مسیر کابل‌کشی و جایگاه تجهیزات کنترلی باید پیش از نصب مشخص باشند. برای تعیین ولتاژ و مشخصات مدار نیز باید به مدل موتور انتخابشده توجه کرد.
پنجره گیوتینی برقی به چه نوع برقکشی نیاز دارد؟
بله، در سیستمهای مجهز به کنترلر سازگار، امکان تعریف کنترل گروهی برای چند واحد وجود دارد. نوع موتور، گیرنده و نحوه سیمکشی تعیین میکند که پنجرهها بهصورت مستقل یا همزمان کنترل شوند. این قابلیت باید هنگام انتخاب تجهیزات مشخص شود.
آیا میتوان چند پنجره گیوتینی را با یک ریموت کنترل کرد؟
رنگ فریم آلومینیومی متناسب با طراحی نما و مشخصات سفارش انتخاب میشود. برای هماهنگی دقیق با در و پنجرههای ساختمان، بهتر است کد رنگ و نوع پوشش سطح پیش از ساخت تعیین شوند.
آیا رنگ فریم پنجره گیوتینی قابل انتخاب است؟
نصب توری باید با مسیر حرکت عمودی شیشهها و محل جمعشدن لتها سازگار باشد. توری جزو تجهیزات پیشفرض تمام سیستمهای گیوتینی نیست. اگر جلوگیری از ورود حشرات برای پروژه اهمیت دارد، باید امکان اجرای توری مستقل و محل نصب آن از مرحله طراحی مشخص شود.
آیا امکان نصب توری حشرات روی پنجره گیوتینی وجود دارد؟
شکستن یک پنل لزوماً به معنای تعویض کامل پنجره نیست. اگر فریم، موتور و مکانیزم حرکت سالم باشند، امکان تعویض پنل آسیب‌دیده با شیشهای مطابق مشخصات فنی سیستم وجود دارد. پیش از استفاده مجدد، اتصالات و قطعات حامل شیشه نیز باید کنترل شوند.
اگر یکی از شیشههای پنجره گیوتینی بشکند، آیا باید کل سیستم تعویض شود؟
این تغییر به ظرفیت فریم، ضخامت قابلپذیرش شیشه و توان مکانیزم حرکتی وابسته است. شیشه دوجداره معمولاً وزن و ضخامت متفاوتی دارد و جایگزینی آن بدون کنترل مشخصات سیستم امکانپذیر نیست. بهتر است نوع شیشه در زمان سفارش نهایی شود تا به تغییرات پرهزینه پس از نصب نیاز نباشد.
آیا میتوان بعد از نصب، شیشه تکجداره پنجره گیوتینی را به دوجداره تبدیل کرد؟
اجرای پنجره گیوتینی در دهانههای غیرمستطیلی به طراحی ویژه نیاز دارد. در فضاهای گوشهای میتوان چیدمان چند ماژول مجزا را ارزیابی کرد. برای دهانههای قوسی نیز باید مشخص شود آیا امکان استفاده از بخشبندیهای مستقیم وجود دارد یا خیر. نوع سازه و محل قرارگیری ریلها در این تصمیم تعیینکننده است.
آیا پنجره گیوتینی برای دهانههای گوشهای یا قوسی قابل اجراست؟
مدت ساخت و اجرا به ابعاد پروژه، تعداد ماژولها، نوع شیشه، تجهیزات انتخابشده و آمادهبودن محل نصب بستگی دارد. زمانبندی پس از اندازهگیری، تأیید نقشهها و مشخصشدن تجهیزات تعیین میشود. آمادهبودن زیرسازی و برقکشی از عواملی است که به اجرای منظمتر پروژه کمک میکند.
ساخت و نصب پنجره گیوتینی چقدر زمان میبرد؟
مدل بالاجمعشو و پایینجمعشو از نظر آرایش لتها، محل پنل ثابت و مکانیزم حرکت تفاوت دارند. تغییر جهت جمعشدن شیشهها یک تنظیم ساده نیست و ممکن است به بازطراحی یا تعویض اجزای اصلی سیستم نیاز داشته باشد. به همین دلیل، جهت بازشو باید پیش از ساخت و براساس کاربری فضا انتخاب شود.
