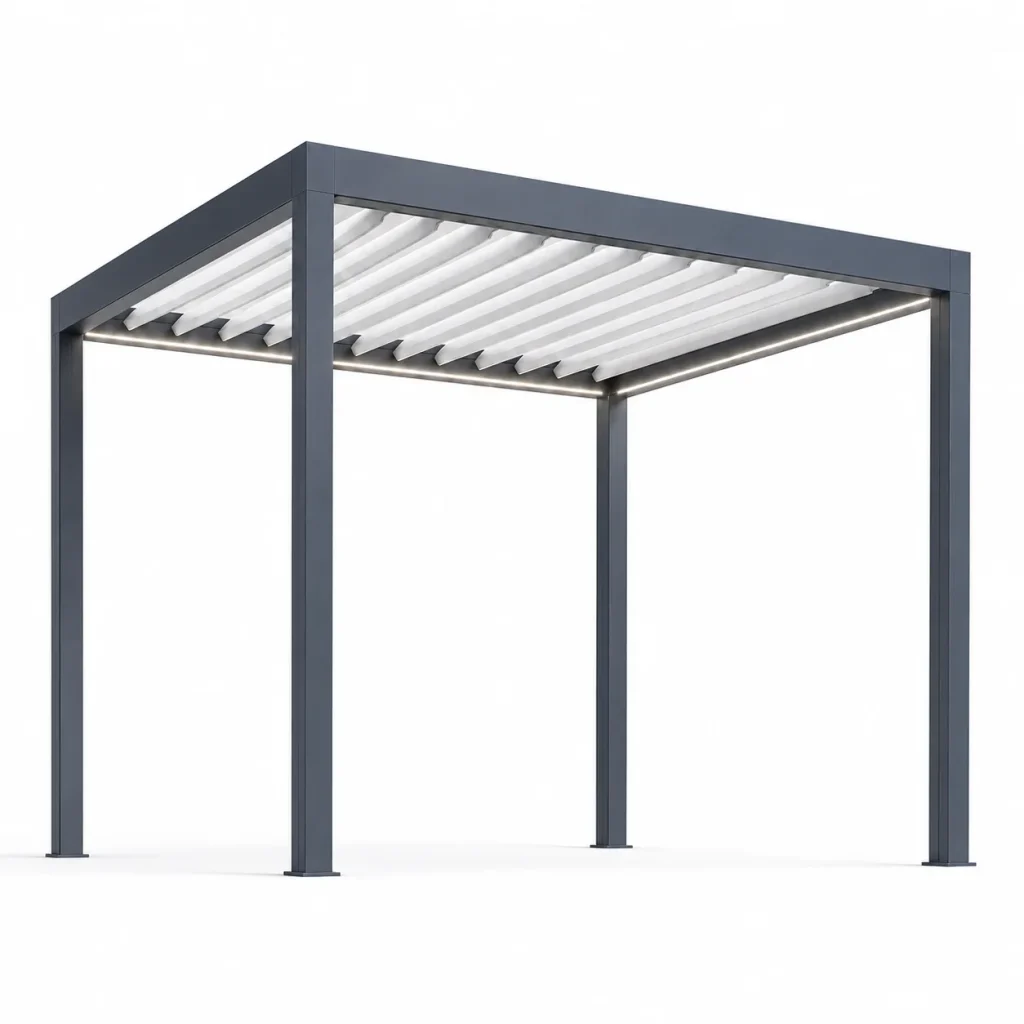

سقف متحرک آلومینیومی مدل لوور چرخشی با سقفهای آلومینیومی جمعشونده یک تفاوت اساسی دارد: تیغههای این سیستم به انتهای سازه جمع نمیشوند. حرکت سقف از طریق تغییر زاویه لوورهای آلومینیومی انجام میشود. به این ترتیب میتوان میزان تابش مستقیم خورشید، سایه و جریان هوا را بدون کنار زدن کامل پوشش سقف تنظیم کرد.
تیغههای موازی آلومینیومی حول محور خود میچرخند و بسته به زاویه انتخابشده، وضعیت فضای زیر سقف تغییر میکند. در حالت باز، فاصله میان تیغهها اجازه عبور نور و جریان طبیعی هوا را میدهد؛ با کاهش زاویه، سایه بیشتر میشود و در وضعیت بسته، تیغهها سطح پیوستهتری برای محافظت از فضای زیر سقف در برابر تابش و بارندگی ایجاد میکنند.
این نوع سقف لوور آلومینیومی بیشتر برای تراس، روفگاردن، فضای نشیمن ویلا، محوطه استخر، رستوران و کافه مناسب است. بهخصوص در پروژههایی که کنترل نور و تهویه مهمتر از باز شدن کامل سقف و مشاهده بدون مانع آسمان است.
سقف BIOCLIMATIC چگونه کار میکند؟
ساختار اصلی سقف از مجموعهای از تیغههای آلومینیومی موازی تشکیل میشود. هر تیغه به مکانیزم چرخشی متصل است و حرکت هماهنگ تیغهها باعث تغییر زاویه کل سقف میشود.
در سیستم برقی، کاربر میتواند زاویه لوورها را بدون جابهجایی دستی تنظیم کند. در مدلی که این محصول بر مبنای آن تعریف شده، تیغهها قابلیت چرخش تا حدود ۱۰۵ درجه دارند. این دامنه برای ایجاد وضعیتهای مختلف بین بسته، نیمهباز و باز استفاده میشود.
برای مثال، در یک تراس غربی ممکن است هنگام عصر تابش مستقیم خورشید آزاردهنده باشد. در این شرایط لازم نیست سقف کاملاً بسته شود. با تنظیم زاویه تیغهها میتوان مسیر نور مستقیم را محدود کرد و در عین حال فضای میان لوورها را برای گردش هوا باز نگه داشت.
همین قابلیت، مفهوم Bioclimatic را از یک نام تجاری فراتر میبرد: رفتار سقف متناسب با نور، سایه و جریان طبیعی هوا قابل تنظیم است.
یک نکته مهم: این سقف جمع نمیشود
یکی از ابهامهای رایج هنگام خرید سقف متحرک BIOCLIMATIC همین موضوع است. واژه «متحرک» در این محصول به معنی جمعشدن تیغهها در یک سمت سقف نیست.
حرکت در این مدل چرخشی است.
یعنی تیغهها در جای خود باقی میمانند و فقط زاویه آنها تغییر میکند. حتی زمانی که لوورها در بیشترین زاویه باز قرار دارند، خود تیغههای آلومینیومی همچنان روی سقف حضور دارند و بخشی از دید عمودی به آسمان را اشغال میکنند.
اگر هدف اصلی پروژه این است که در زمان باز شدن سقف، سطح بالای فضا تقریباً بهطور کامل آزاد شود، مدل لوور چرخشی انتخاب مناسبی نیست و بهتر است سقف آلومینیومی جمعشونده بررسی شود.
اما اگر اولویت، کنترل مرحلهای نور، سایه و تهویه باشد، سیستم لوور چرخشی مزیت بیشتری دارد؛ زیرا نیازی نیست بین دو وضعیت «کاملاً باز» و «کاملاً بسته» یکی را انتخاب کنید.
کنترل نور و سایه با تغییر زاویه لوورها
یکی از دلایل اصلی استفاده از سقف لوور چرخشی امکان مدیریت دقیقتر تابش خورشید است. تغییر چندمرحلهای زاویه تیغهها اجازه میدهد وضعیت سقف متناسب با جهت تابش تغییر کند.
در حالت بازتر، نور بیشتری وارد فضای زیر سقف میشود. با متمایل شدن تیغهها، میزان تابش مستقیم کاهش پیدا میکند و سایه عمیقتری ایجاد میشود. در وضعیت بسته نیز سطح زیر سقف بیشترین میزان سایه را خواهد داشت.
این ویژگی برای یک روفگاردن یا تراسی که در ساعات مختلف روز زاویه تابش متفاوتی دارد، کاربرد بیشتری از یک سایهبان ثابت دارد. البته عملکرد واقعی کنترل سایه به جهت نصب سقف، مسیر حرکت خورشید و جهت قرارگیری تیغهها نیز وابسته است. به همین دلیل جهت لوورها باید در مرحله طراحی و براساس موقعیت واقعی پروژه تعیین شود.
تهویه طبیعی بدون باز کردن کامل سقف
کنترل جریان هوا یکی دیگر از تفاوتهای مهم سقف بایوکلیماتیک با سقفهای ثابت است. زمانی که تیغهها با زاویه مناسب باز باشند، هوای گرم محبوسشده زیر سقف میتواند از فاصله بین لوورها خارج شود و جریان هوای طبیعی برقرار بماند.
این ویژگی در روزهای گرم اهمیت بیشتری پیدا میکند. بستن یک سقف صلب روی تراس، مخصوصاً اگر جدارههای جانبی آن نیز با شیشه بسته شده باشند، میتواند باعث تجمع هوای گرم شود. در سقف لوور میتوان تیغهها را در وضعیتی قرار داد که بخش زیادی از تابش مستقیم کنترل شود اما مسیر خروج هوای گرم همچنان باز بماند.
البته سقف لوور جای سیستم سرمایش یا تهویه مکانیکی را نمیگیرد. در فضای کاملاً محصور با شیشه، مخصوصاً در اقلیم گرم، ممکن است همچنان به تهویه یا سرمایش نیاز باشد.
عملکرد سقف هنگام بارندگی
در وضعیت بسته، فرم تیغهها به شکلی طراحی میشود که آب روی سقف به مسیر زهکشی هدایت شود. آب جمعشده از طریق گاترهای سازه به سمت مسیر تخلیه منتقل میشود و در سیستمهای دارای زهکشی مخفی، خروج آب میتواند از داخل ستونها انجام شود.
کیفیت این بخش مستقیماً به اجرای سقف مربوط است. همراستایی تیغهها، آببندی محل اتصال، عملکرد گاتر و ظرفیت مسیر خروج آب همگی باید متناسب با ابعاد پروژه طراحی شوند.
به همین دلیل عبارت «آببندی» نباید فقط به بسته شدن تیغهها تقلیل داده شود. اگر گاتر ظرفیت کافی نداشته باشد یا مسیر خروج ستون مسدود شود، حتی تیغههایی که درست بسته شدهاند نیز نمیتوانند مشکل تخلیه آب را حل کنند.
در پروژههای فضای باز، تمیز کردن دورهای گاتر و مسیر خروج آب نیز بخشی از نگهداری سیستم است. بهخصوص اگر سقف در مجاورت درختان نصب شده باشد.
مشخصات فنی
| مشخصه | توضیحات |
| نوع سیستم | سقف متحرک آلومینیومی BIOCLIMATIC |
| نوع پوشش | لوورهای موازی آلومینیومی |
| مکانیزم حرکت | چرخش تیغهها حول محور |
| قابلیت جمعشدن تیغهها | ندارد |
| زاویه چرخش تیغهها | تا حدود ۱۰۵ درجه |
| حداکثر عرض | ۵ متر |
| حداکثر بازشو | ۴ متر |
| استراکچر | آلومینیوم 6063-T6، اکسترود ترکیهای |
| کنترل نور | از طریق تنظیم زاویه لوورها |
| کنترل تهویه | ایجاد مسیر عبور هوا میان تیغهها |
| وضعیت بسته | قرارگیری تیغهها در حالت بسته برای ایجاد پوشش سقف |
| سیستم کنترل | برقی |
| سیستم زهکشی | هدایت آب به گاتر و مسیر تخلیه سازه |
| نورپردازی | قابلیت تجهیز به نورپردازی یکپارچه |
| کاربرد | تراس، روفگاردن، ویلا، رستوران، کافه، محوطه استخر و فضاهای باز |
سقف لوور چرخشی یا سقف آلومینیومی جمعشونده؟
هر دو سیستم میتوانند از تیغههای آلومینیومی و مکانیزم برقی استفاده کنند، اما تجربهای که از فضای زیر سقف ایجاد میکنند متفاوت است.
در سقف آلومینیومی جمعشونده، پنلها به یک سمت حرکت میکنند و بخش بزرگی از سقف آزاد میشود. این مدل برای کسی مناسبتر است که باز شدن وسیع سقف و دید مستقیم به آسمان را در اولویت قرار میدهد.
در سقف لوور BIOCLIMATIC، تیغهها روی جای خود باقی میمانند. مزیت آن امکان تنظیم پیوستهتر وضعیت نور و جریان هواست. مثلاً در یک رستوران روباز، میتوان لوورها را طوری تنظیم کرد که روی میزها سایه وجود داشته باشد ولی هوا همچنان از میان تیغهها گردش کند.
بنابراین اگر معیار اصلی شما «بیشترین سطح بازشو» است، مدل جمعشونده انتخاب منطقیتری است. اگر «کنترل نور و تهویه بدون تغییر حجم کلی سقف» اهمیت بیشتری دارد، مدل لوور چرخشی مناسبتر است.
طراحی مینیمال و امکان ترکیب با جدارههای شیشهای
فرم خطی لوورها و فریم آلومینیومی باعث میشود سقف متحرک لوور با معماریهای مدرن و نماهای شیشهای هماهنگی خوبی داشته باشد. این سیستم را میتوان برای یک سازه مستقل در محوطه یا در ارتباط با ساختمان طراحی کرد.
در پروژههایی که فضای نیمهباز قرار است در فصل سرد نیز بیشتر مورد استفاده قرار گیرد، امکان ترکیب سقف با جدارههای شیشهای میتواند بررسی شود. در این حالت، شیشههای کشویی یا سیستمهای متحرک جانبی فضای زیر سقف را از باد و بارندگی جانبی محافظت میکنند.
با این حال، بستن تمام جدارهها رفتار حرارتی فضا را تغییر میدهد. اگر سه یا چهار ضلع با شیشه پوشانده شوند، در روزهای آفتابی گرما میتواند زیر سقف تجمع پیدا کند. در چنین شرایطی امکان چرخاندن لوورها برای خروج هوای گرم یکی از مزیتهای اصلی سیستم Bioclimatic خواهد بود.
نورپردازی سقف BIOCLIMATIC
امکان اجرای نورپردازی در ساختار سقف وجود دارد و این قابلیت برای فضاهایی که بعد از غروب نیز استفاده میشوند اهمیت بیشتری دارد.
در رستوران، تراس یا فضای نشیمن ویلا بهتر است محل نورها براساس چیدمان محیط مشخص شود، نه صرفاً براساس فاصله مساوی روی سازه. میز غذاخوری، مسیر رفتوآمد و فضای نشیمن به شدت و نوع نور متفاوتی نیاز دارند.
مسیر سیمکشی، درایورها و نقاط روشنایی نیز بهتر است پیش از ساخت سازه تعیین شوند تا تجهیزات الکتریکی بعداً به شکل روکار روی پروفیلها اضافه نشوند.
این مدل برای چه پروژههایی مناسبتر است؟
این سقف زمانی انتخاب مناسبتری است که هدف اصلی پروژه کنترل شرایط فضای نیمهباز باشد، نه کنار رفتن کامل سقف.
این سیستم بهخصوص برای تراس و روفگاردنهایی مناسب است که چند ساعت در روز در معرض تابش مستقیم قرار دارند، رستورانهایی که نیاز دارند سایه را بدون قطع کامل جریان هوا حفظ کنند و ویلاهایی که فضای نشیمن بیرونی آنها در ساعات مختلف روز استفاده میشود.
در مقابل، برای فضایی که کارفرما میخواهد در وضعیت باز هیچ پوشش قابلتوجهی بالای سر باقی نماند، این مدل توصیه نمیشود. در چنین پروژهای سقف جمعشونده پاسخ دقیقتری به نیاز کاربر میدهد.
همچنین پیش از اجرای این سیستم در طبقات مرتفع، مناطق با باد شدید یا مناطق برفگیر، ظرفیت باربری سازه، نوع اتصال به ساختمان و زیرسازی باید متناسب با همان پروژه محاسبه شود. زاویه چرخش تیغهها و کیفیت موتور نمیتوانند جای طراحی صحیح سازه را بگیرند.
